【產品用途】

鍛鋼止回閥系列產品用于工業管道上作阻止介質逆流的裝置，廣泛應用于化工、冶金、石油、制藥、食品、飲料、環保等領域行業。

【產品型號】

升降式鍛鋼止回閥型號：h11h、h11y、h61h、h61y;

內螺紋旋啟式止回閥型號：h41h、h14y、h14w;

旋啟式鍛鋼止回閥型號：h64h、h64y;

【產品特點】

1、鍛鋼止回閥主要零部件采用精密模鍛件，外形美觀，結構緊湊;

2、閥蓋采用螺栓栓接、焊接連接、壓力自密封結構，可根據客戶要求自由選用;

3、螺紋、焊接、法蘭多種連接方式可選。

【執行標準】

設計標準：ASME B16.34/BS5352、GB/T12235、GB/T12236、GB/T12224；
 壓力溫度等級標準：ASME B16.34、GB/T12224；
 檢驗與試驗標準：API598、JB/T9092；
 結構長度標準：ASME B16.10、GB/T12221、JB/T96-95；
 法蘭型式尺寸標準：ASME B16.5、GB/T9113、JB/T 82.1~82.4；
 對焊端連接標準：ASME B16.25、GB/T12224；

【性能參數】

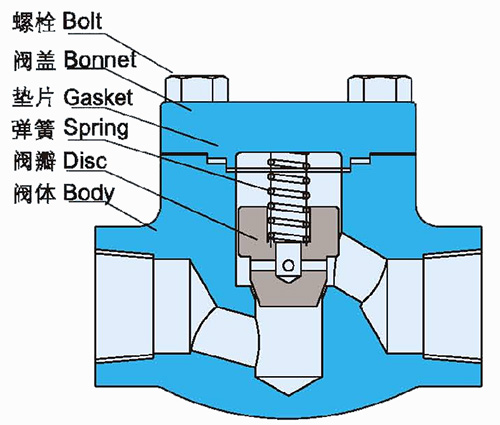

【結構示意圖】

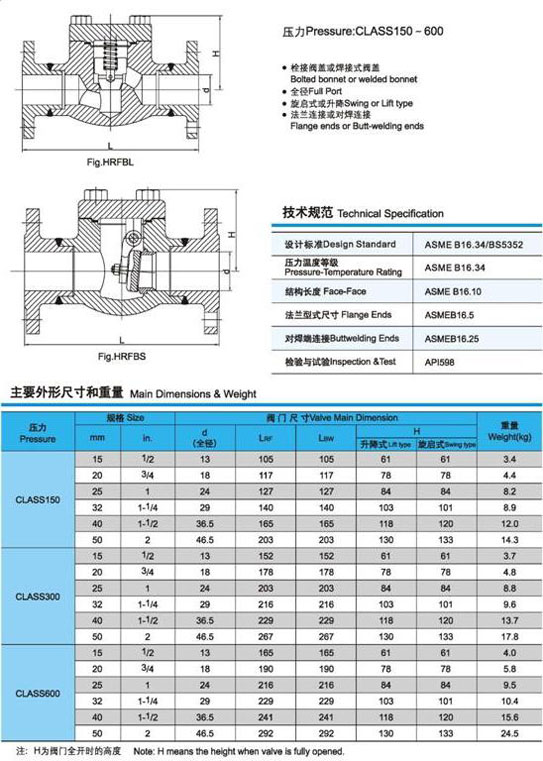

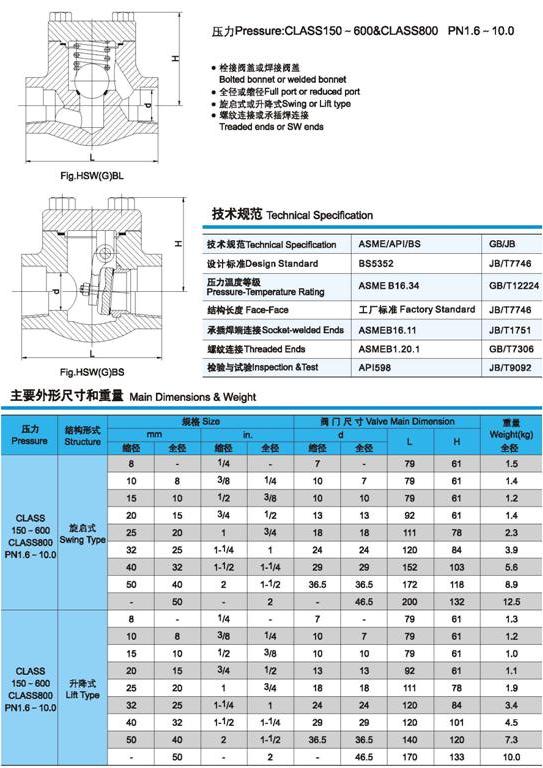

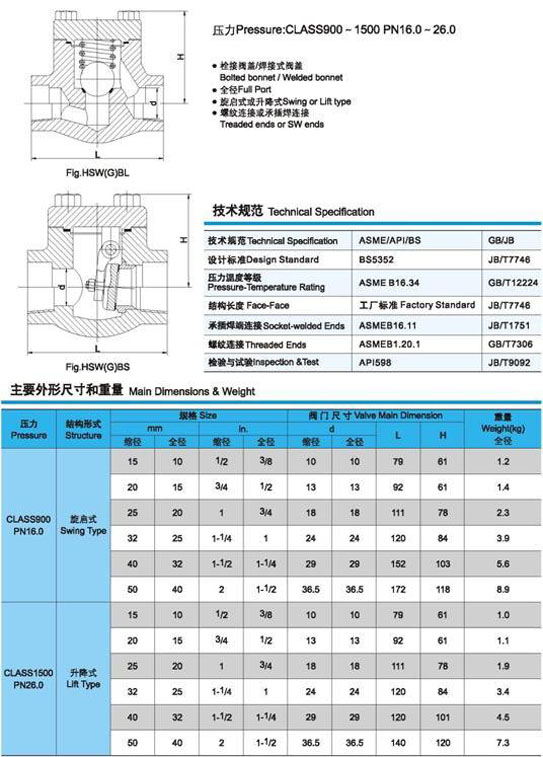

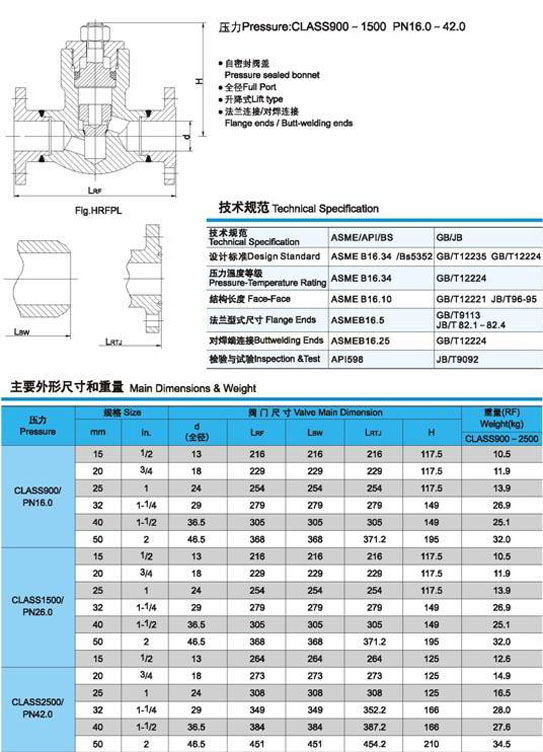

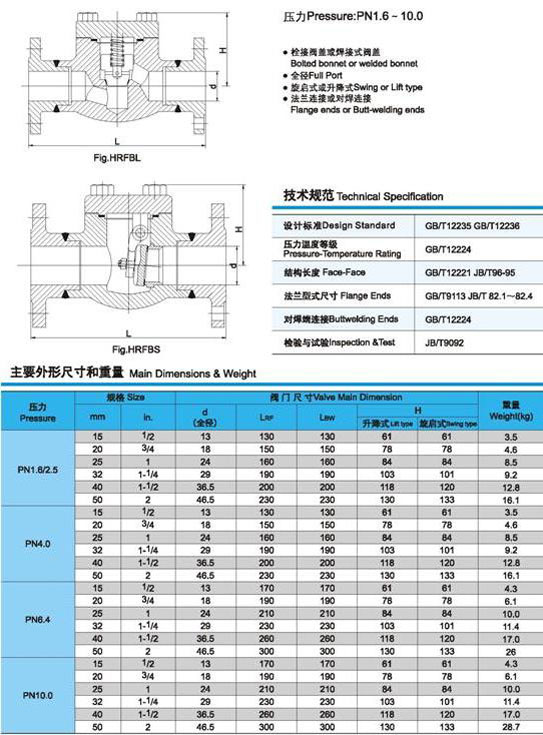

【外形尺寸】
