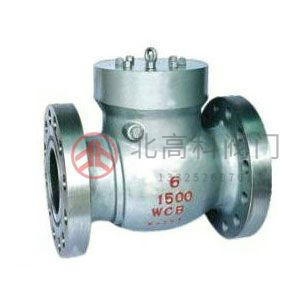

不銹鋼立式止回閥H42WH42Y

H42W/H/Y立式止回閥嚴格按 API6D、GB/T12235 標準設計制造，本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質

在線咨詢全國熱線
13325269761

H42W/H/Y立式止回閥嚴格按 API6D、GB/T12235 標準設計制造，本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。本產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

【產品用途】

H42W、H42Y立式止回閥系列產品采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。本產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

【產品特點】

1、閥瓣行程短，靈敏性高，大大減少了閥瓣關閉所需時間，有效降低了立式止回閥的水錘壓力。

2、密封面采用合金鋼或硬質合金，密封副材料配對合理，使用壽命長。

【執行標準】

設計規范： GB/T 12235 BS 1868

結構長度： GB/T 12221 ASME B16.10

法蘭連接： GB/T 9113 ASME B16.5

試驗與檢驗：GB/T 13927 API 598 API 6D

【性能參數】

立式止回閥型號		H42H	H42Y	H42W
工作壓力(MPa)		1.6~10.0 (Calss150-Calss600)
口徑		DN32-DN900 1-1/4″-8″
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
可選材料	閥體	WCB CF8 CF8M CF3 CF3M
	閥瓣	WCB CF8 CF8M CF3 CF3M
	彈簧	F304 F316 F304L F316L
	密封面	不銹鋼司太立合金 PTFE

【外形尺寸】

Class150LB 立式止回閥
DN(mm)	25	40	50	65	80	100	125	150	200	250	300
NPS(in)	1	1 ¹/₂	2	2 ¹/₂	3	4	5	6	8	10	12
L(RF)	114	146	159	178	190	216	241	254	305	356	457
D	108	127	152	178	190	229	254	279	343	406	483
Wt(kg)	7	13	20	35	39	55	80	90	182	258	422
Class300LB 立式止回閥
DN(mm)	25	40	50	65	80	100	125	150	200	250	300
NPS(in)	1	1 ¹/₂	2	2 ¹/₂	3	4	5	6	8	10	12
L(RF)	121	152	165	184	200	232	264	279	330	390	495
D	124	156	165	190	210	254	279	318	381	445	521
Wt(kg)	10	19	25	35	48	60	89	148	230	335	552
GB 1.6MPa 立式止回閥
DN	15	20	25	32	40	50	65	80	100	125	150
L	80	90	105	110	120	140	160	185	210	275	300
D	95	105	115	135	145	160	180	200	215	245	280
Wt(kg)	-	-	-	-	-	7.5	9.5	11	19.5	36.5	48
GB 2.5MPa 立式止回閥
DN	15	20	25	32	40	50	65	80	100	125	150
L	80	90	105	110	120	140	160	185	210	275	300
D	95	105	115	135	145	160	180	195	230	270	300
Wt(kg)	-	-	-	-	-	7.5	9.5	12	20	38	49
GB 4.0MPa 立式止回閥
DN	15	20	25	32	40	50	65	80	100	125	150
L	80	90	105	110	120	140	160	185	210	275	300
D	95	105	115	135	145	160	180	195	230	270	300
Wt(kg)	-	-	-	-	-	7.5	9.5	12	20	38	49
