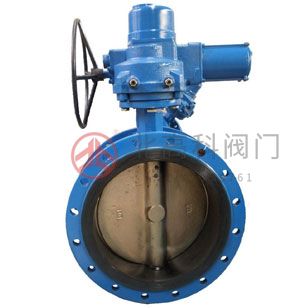

電動法蘭蝶閥

電動法蘭蝶閥通常由角行程電動執行機構（0~90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。且結構簡單、體積小、重量輕，只由少數幾個零件組成。而且

在線咨詢全國熱線
13325269761

電動法蘭蝶閥通常由角行程電動執行機構（0~90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。且結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。

電動法蘭蝶閥通常由角行程電動執行機構（0~90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。

蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則是全開狀態。

蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。

電動法蘭蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

電動法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。

電動法蘭式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

其主要特點為:

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

設計標準：GB/T2238-1989

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

主要技術參數

公稱通徑	DN（mm）	50～800
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

蝶閥密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

D341X/J-6/10/16 Z.Q.C.P.R系列連接尺寸

公稱通徑 mm	長度	外形尺寸 (參考值)				連接尺寸 (標準值)												重量 kg
	長度	外形尺寸 (參考值)				0.6MPa				1.0MPa				1.6MPa
	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	13
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	14
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	15.5
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	19.5
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	25.5
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	28.5
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	48
250	250	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	69
300	270	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	91
350	290	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	110
400	310	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	140
450	330	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	180
500	350	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	215
600	390	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	290
700	430	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	560
800	470	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	910
900	510	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1500
1000	550	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1750
1200	630	755	1995	850	900	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2180
1400	710	910	2310	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48	2400
1600	790	1030	2595	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	2870
1800	870	1140	2810	1100	980	2045	1970	1918	44-39	2115	2020	1950	44-48	<span style="font-fam
