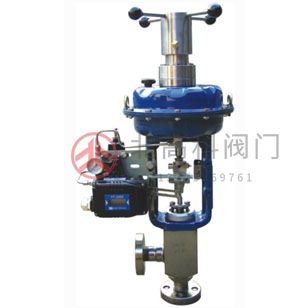

ZJHS型氣動高壓角型調節閥

ZJHS型氣動高壓角型調節閥ZJHS-220、ZJHS-320型氣動薄膜精小型角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂

在線咨詢全國熱線
13325269761

ZJHS型氣動高壓角型調節閥ZJHS-220、ZJHS-320型氣動薄膜精小型角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

產品技術參數

公稱通徑	20				25	40		50	65	80	100	150		200	250	300
閥座直徑	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
可調范圍	30：1
公稱壓力	標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa
閥芯形式	單座柱塞型閥芯
流量特性	直線、等百分比
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產

允許壓差

零件名稱	閥體	閥桿	閥芯	閥座	填料	壓縮彈簧	波紋薄膜
材料	40鍛鋼不銹鋼鉬二鈦	2Cr13 不銹鋼鉬二鈦	2Cr13或堆焊鈷鉻鎢硬質合金	2Cr13或堆焊鈷鉻鎢硬質合金	V形聚四氟乙烯圈	60Si2Mn	丁睛橡膠夾尼襯里

主要零件材料

公稱通徑 DN（mm）	PN320	6			10					15					25						32			40		50		65		80		100
公稱通徑 DN（mm）	PN220	6			10					15					25						32			40		50		65		80		100
閥座直徑		3	4	6	4	6	7	8	10	6	7	8	10	12	7	8	10	12	16	20	16	20	30	20	38	30	50	38	65	50	80	65	100
輸入信號 kgf/cm2 （0.2～0.1）		320							200	320			200	80	320		200	80	40	20	80	40	16	4	4	16	4	6	16	25	1	16	0.6
輸入信號 kgf/cm2 （0.2～0.1）		220											160		220			160	64	40	140	64	25	64	16	25	8	20	6	10	4	6	2.5
輸入信號 kgf/cm2 （0.6～1.8）		320								320									160	100	320	160	64	160	35	64	20	55	16	30	10	16	6
輸入信號 kgf/cm2 （0.6～1.8）		320								220									200	110	220	200	70	200	45	70	25	70	20	35	14	20	8

性能指標

序號	項目		單位	不帶定位器	帶定位器
1	基本誤差		％	±4	±1
2	回差		％	2.5	1
3	死區		％	1.5	0.1
4	允許泄漏量		％	為C值的0.01％，對C≤4.Q泄≈0
5	額定流量系數Kv偏差	C≤4	％	±15
5	流量特性誤差	C>4	％	±10

外形尺寸

公通徑		6	10	15	25	32	40	50	65	80	100	125	150
L1（mm）		100	105	105	120	135	190	225	275	315	365	400	510
L2（mm）		83	90	105	120	135	165	190	215	260	290	300	400
薄膜式	H（mm）	407	406	425	401	493	502	500	630	630	620	848	910
	D（mm）	285				360			470			620
	重量（KG）	37	43	46	52	93	160	123	224	297	442	650	780
活塞式	H（mm）	527	526	545	521	586	595	593	655	655	645	758	820
	D（mm）	264							352			490
	重量（KG）	51	57	60	66	92	105	122	217	290	435	628	758
